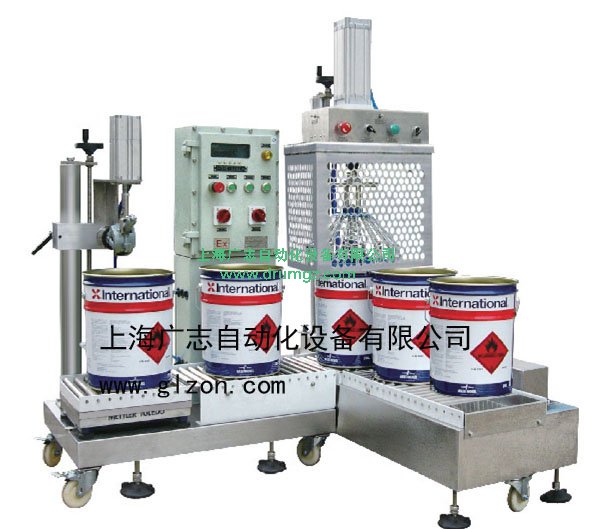

油墨、乳液、胶黏剂灌装机

基本参数

■ 最大秤量：30kg



■ 最小感量：0.01kg



■ 灌装误差: 小于±0.1%



■ 灌装速度：18L-约5桶/分钟，5L约8桶/分钟(视进料流速)



■ 控制方式：2挡控制



■ 灌装方式: 桶口上



■ 秤台尺寸：400×400mm



■ 重桶滚道: 400mm×1000mm



■ 枪头管路: SUS304不锈钢及特氟龙



■ 结构材质: SUS304不锈钢 (立柱碳钢镀铬)



■ 滚筒材质：复合不锈钢



■ 管路压力：0.2-0.6MPa(与料性有关)。



■ 物料接口：DN50快装卡箍，可按用户提供接口标准



■ 气源接口：用户提供8mm气管接头，用于快速接头连接



■ 使用电源：AC220/50Hz(用户提供至机器一侧)



■ 使用气源：0.4-0.8Mpa(用户提供至机器一侧)



■ 使用温度：-10℃-50℃



■ 基础条件：水平的坚固混凝土地面，混凝土厚度应大于10cm。



工作流程



A、操作员摆放空桶到秤台，使灌装枪头位于桶口正上方；



B、操作员按下【启动】按钮；



C、自动检验容器重量合格，自动去除皮重，阀门和枪头底阀打开进行快速灌装，重量到达小料值时灌装速度变小，重量到达目标量减提前量时二阀全关，误差检测并显示；



D、操作员将重桶移出磅台，上盖压盖。一个灌装流程完成；



E、重复A-D步骤，进行连续灌装。



系统概述

油墨半自动灌装机，采用桶口上灌装方式，适用于油墨、乳胶漆、乳液、胶黏剂类无泡沫粘稠物料的灌装。设计独特的灌装头装置易于操作，灌注快速、精确；并且最大限度地保证灌注完毕时残液的滴漏。操作时，操作者仅需简单地将桶口对准灌装头正下方，按下的[启动]按钮，系统会自动将空桶自动去皮。然后打开灌装头阀门，精确地双速灌装；灌装结束，灌装头阀门自动关闭，人工将桶推出磅台上盖压盖即告完成。
